Presentació del producte
La vàlvula de retenció de tipus sandvitx evita el flux invers pel moviment del disc paral·lel al flux. Amb aquest disseny, el disc sempre es troba en el camí del flux. El disc està carregat amb molla per ajudar-vos amb els seients. Aquestes vàlvules de retenció d'hòstia d'una sola placa no tenen capó i es munten entre brides. Aquest disc de la vàlvula de retenció té un recorregut del disc molt curt i respon molt ràpidament a una aturada o inversió de flux, minimitzant el potencial de cop d'ariet. És una mica millor que una vàlvula de retenció de placa oscil·lant per minimitzar el possible cop d'ariet, però amb una caiguda de pressió més alta.
Aquest tipus de vàlvula de retenció combina una construcció senzilla però robusta i fiabilitat. Estan dissenyats i desenvolupats per a aplicacions que requereixen baixa pèrdua de pressió. Les vàlvules de retenció oscil·lant d'estil hòstia tenen dimensions curtes cara a cara i un pes baix per a una instal·lació senzilla i que estalvia espai entre les brides d'acoblament.
La vàlvula és adequada per a la instal·lació entre diferents brides estàndard de soldadura a tope o brides d'acoblament tipus placa. Les dimensions curtes cara a cara i el baix pes garanteixen una instal·lació senzilla i estalvi d'espai entre els cargols que connecten les brides. La combinació de la connexió de l'eix del disc excèntric i el seient del disc garanteix el tancament fiable del mitjà de retorn. A causa del seu disseny compacte i el seu cost relativament baix, les vàlvules de retenció d'hòsties s'estan convertint en el tipus de vàlvula de retenció preferit per a la majoria d'aplicacions. Les vàlvules de retenció d'hòsties també estan disponibles en versions amb molla a petició específica.
Detalls del producte

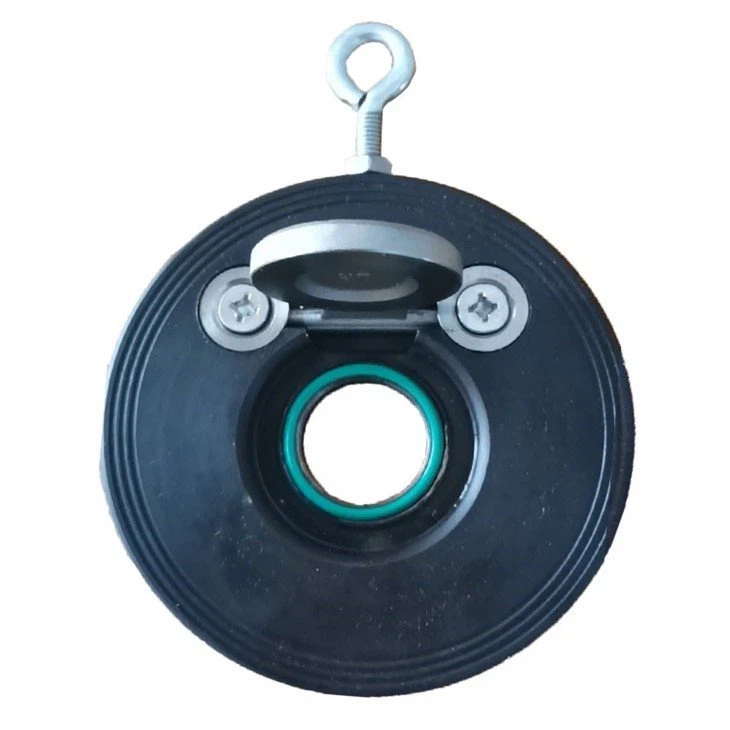

Aquesta vàlvula de retenció d'hòsties presenta un cos d'hòstia no inflamable d'estil sandvitx curt que compleix les dimensions API 6D i ASME B 16.10 cara a cara. De construcció senzilla però fiable i robusta, aquesta vàlvula és ideal per a tasques de descàrrega de bombes. El passador de frontissa muntat de manera excèntrica combinat amb el seient del disc garanteix un tancament efectiu del mitjà de retorn. A petició específica, també està disponible una versió amb molla de la vàlvula de retenció de l'hòstia. Les vàlvules de retenció d'hòsties són adequades per a la instal·lació entre diferents colls de soldadura estàndard o brides de contrapartida lliscants. A causa dels anells "O" de segellat frontal integrat a les cares de segellat, no calen juntes de brida durant la instal·lació. La dimensió cara a cara curta i el pes lleuger permeten una instal·lació senzilla entre brides d'acoblament, estalviant espai.
Característiques
- Les dimensions cara a cara són molt reduïdes, de manera que l'espai necessari per a la instal·lació és inferior al 10 per cent de les vàlvules convencionals i ].
- Pes extremadament lleuger: el pes total és només aproximadament 1/6 del pes de les vàlvules de retenció tradicionals.
- El cos curt de l'hòstia permet muntar la vàlvula amb una longitud més curta i menys elements de fixació que les vàlvules de retenció amb brides. Estalvi de costos de fixació d'un 50 per cent.
- Els avantatges secundaris considerables permeten un estalvi important en la manipulació, l'embalatge, el transport, la instal·lació i el manteniment.
- Estalvi en la longitud total necessària per a les canonades.
- Baix parell de torsió aplicat als cargols de la brida d'acoblament a causa de les juntes tòriques de segellat frontal.
- A causa del petit nombre de peces i de l'estructura senzilla, gairebé no requereix manteniment.
- Autocentrant a la canonada gràcies al diàmetre exterior controlat, fàcil d'instal·lar.
Aplicació i rendiment
La vàlvula de retenció de tipus sandvitx utilitza un disc oscil·lant per permetre o bloquejar el flux. Estan dissenyats perquè es puguin instal·lar en espais extremadament reduïts, espais on no es poden utilitzar vàlvules de retenció amb brides. Les vàlvules de retenció d'hòsties tenen un cos modelat al voltant de la zona on s'obre el clapper. Aquesta és la diferència més important entre els dos tipus de vàlvules esmentades anteriorment.
Tot i que a primera vista pot semblar un simple problema d'espai, la presència del cos de la vàlvula realment té un gran impacte en la funcionalitat de la vàlvula en comparació amb la simple inspecció d'hòsties. Com que les vàlvules de retenció amb brides estan al seu lloc, no hi ha prou espai a la canonada perquè el disc s'obri. Això significa que el flux sol estar restringit dins de la vàlvula de retenció.
Instal·lació i Manteniment
- No necessita cap manteniment, fàcil de substituir les peces de recanvi.
- S'instal·la a la canonada sense juntes addicionals.
- Disseny de coll llarg per a aplicacions d'aïllament.
- La funció de molla al disc es pot afegir a petició.
Avantatge
1. OEM i capacitats de personalització
2. La nostra pròpia fosa (fosa de precisió/fosa de sorra) garanteix un lliurament ràpid i qualitat
3. Cada lot de mercaderies proporcionarà MTC i informe d'inspecció
4. Rica experiència en l'operació de comandes de projectes
Components
|
No. |
Part |
Material |
|
1 |
Cos |
WCB/SS316 |
|
2 |
Disc |
WCB/SS316 |
|
3 |
Anell elevador |
Acer zincat |
|
4 |
Retenedor |
WCB/SS316 |
|
5 |
junta tòrica |
EPDM/FPM |
|
6 |
junta tòrica |
EPDM/FPM |
|
7 |
Cargol |
Acer zincat |
Dimensions
|
DN |
L |
∅A |
∅D |
d |
|
40 |
16 |
22 |
94 |
14 |
|
50 |
16 |
32 |
109 |
15 |
|
65 |
16 |
43 |
129 |
16 |
|
80 |
16 |
56 |
144 |
16.5 |
|
100 |
16 |
73 |
164 |
17 |
|
125 |
16 |
95 |
195 |
17.5 |
|
150 |
19 |
116 |
221 |
20.5 |
|
200 |
22 |
156 |
276 |
25.5 |
|
250 |
32 |
200 |
330 |
40.5 |
|
300 |
38 |
235 |
380 |
42.5 |
|
350 |
38 |
280 |
444 |
49 |
|
400 |
44 |
316 |
491 |
56.5 |
|
450 |
50 |
360 |
550 |
65.5 |
|
500 |
56 |
405 |
610 |
73.5 |
|
600 |
62 |
486 |
724 |
84.5 |
